一、主要特点

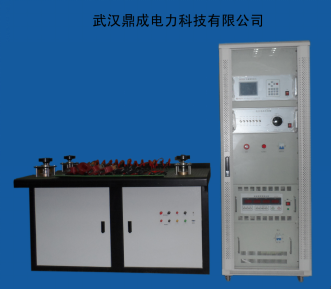

极速互感器控制台是武汉鼎成电力科技有限公司研制开发的新一代极速程控源互感器检定台。采用最新的虚拟仪器的设计思想,用户只需通过计算机屏幕上的虚拟仪器界面，操作鼠标和键盘,即可按规程的要求完成对电流互感器和电压互感器的全自动测试,并对测试结果进行分析、计算和数据库管理,按用户的需求打印测试记录和各种证书。是电力系统和其它部门互感器检定的理想设备。与国内市场其它互感器校验台相比HGQT-DC极速互感器控制仪的特点为：
1.真正的虚拟仪器设计，全自动控制，只需通过计算机屏幕上的虚拟仪器界面，操作鼠标和键盘，输入互感器类型、量程、准确度等级、容量、功率因数等参数，即可完成从测量到打印证书的全过程。
2.采用变频源供电，定点快速、平稳准确，彻底解决了S级互感器1％定点问题。
3.电压、电流负载箱档位程序控制自动切换，无需人工计算和手工换档，避免选错档位。
4.有完善的报警和过流保护功能。
5.所附互感器校验仪，自带屏和键盘，极大地方便了调试、检定和现场使用。
二、主要技术指标
1.工作电源：AC220V±10%，50Hz±1%
2.******输出容量：10kVA
3.输出电压准确度：1%
4.量程：电压100/3V,100/根3V，100V；电流：1A，5A
6.工作环境温度：-20～50℃
7.相对湿度：≤90%RH
8、互感器校验仪部分：测量准确度：2级
Δf=±（2%×f +2%×δ±2个字）
Δδ=±（2%×f +2%×δ±5个字）
仪器的测量范围和分辨率：
|
测试项目
|
范围
|
分辨率
|
|
f(%)
|
0.0001～20
|
0.0001
|
|
δ(分)
|
0.001～600
|
0.001
|
|
阻抗(Ω)
|
0.001～3.5
|
0.001
|
|
导纳(MS)
|
0.001～3.5
|
0.001
|
|
小电流(A)
|
（10－6～5.000×10－2）I
|
10－6I
|
|
小电压(V)
|
（10－6～5×10－2）U
|
10－6U
|
工作电流/电压百分表准确度：±（1.5%×读数+2个字）
仪器在标准CT次级产生的负载阻抗≤0.01Ω，COSΦ≈1
仪器在被检CT次级产生的负载阻抗≤0.01Ω，COSΦ≈1
仪器在标准PT次级产生的负载(100V)≤0.25VA，COSΦ≈1
极性指示动作电流：额定工作电流2％～10％
极性指示动作电压：额定工作电压2％～10％
|
