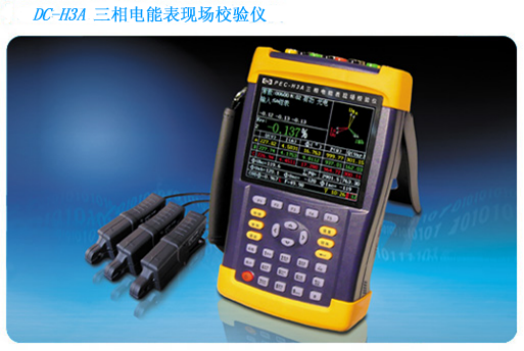

一、主要特点
1.同时校验三相电能表有功、无功电能表误差,同时校验主、副表误差
2.显示:U、I、P、Q、Φ、F等电工参数
3.测CT变比,波形显示
4. 测2~51次电流、电压谐波
5.电能表走字测试,对电表计度器进行检查
6.判断错误接线, 汉字输入
7.多功能表通讯波特率测试与表号读取
8.PT、CT二次负荷功能
9.能自动修正钳表误差
10.支持U盘上装下载数据(FAT32文件),智能升级
11.电池供电或宽电压范围(57.7~480V)在线供电、充电
12.准确度:0.05级、0.1级
13.可自动或手动校验单相、三相三线制、三相四线制有功和无功感应式电能表及电子式电能表(能接收电子式电能表的脉冲)。
14.可用对比法校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器。
15.可测 PT、CT 二次负荷。 校核电能表常数,四象限电能测量。
16.同时校验有功、无功电能表误差,同时校验主、副表误差及自动计算标准偏差估计值。负荷管理终端、配变监测计量终端的有功和无功误差同时校验,可通过485或红外接口抄读电表数据(电能读数、日期、时间等)并保存。
17.具有RS485、RS232、远红外、USB等标准通信接口。
USB接口:通过U盘,从营销系统下载校验工单(包括用户和电表资料),校验完成后,通过U盘上传检验数据。
RS485、远红外接口:应同时具备这2种接口;或采用RS232接口转换,但应配置可转换为这2种接口的配套附件。这2种接口用于抄读被校电表、终端的行度、电压、电流、功率、相位角等数据,并可对电表、终端进行广播对时或命令对时(以校验仪时间为准)。通讯协议应支持DL/T645-1997、DL/T645-2007、广东电网公司配变监测计量终端通讯规约(0903 版)、广东电网公司负荷管理终端通讯规约(0903 版)等。
18.钳表自校准功能,可保证钳型互感器的长期精度稳定性;最小测试电流能力:5A或1A钳时达到1mA, 可在新装现场有PT、CT而无负荷情况下做接线查线。各相之间互相自检,保证仪器的长期精度稳定性。
19.条码扫描输入。通过外置条形码扫描仪(USB接口或无线方式),读取电表资产编号和铅封编号等,方便现场录入。
20.触摸屏手写输入。支持手写汉字录入,方便现场录入客户资料。
21.系统采用国内首创的数字真无功测量技术。真正使无功测量做到:不受电压电流不平衡、相角不 对称、频率变化等影响,首次在国内将无功准确度提高到 0.1%。
22.仪器无电位器,彻底防止仪器因运输等外界原因造成误差改变,大大提高了系统的稳定性和可靠性。在-20℃~+40℃温度范围内保证电能准确性(0.1% 或 0.05%)。
23.可带 0.2 级 5A 钳(已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等)。
24.可带 20A、100A、500A、1000A 钳,直接测量低压计量综合误差,与 5A 钳配合,直接测CT变比。
25.电压自动换档 30~480V、电流直接输入 5A 。
26.宽工作电源AC 57.7~480V,且可内部电池供电(充电无须外接充电器)双选择。
27.在四个相限识别常见的三相三线 48 种、三相四线 96 种接线错误,显示任意接线的六角图。
28.可测三相电压、电流的 2~51 次谐波,并可存储全部谐波数据。
29.可同时显示三个电压、三个电流的波形。
30.存储1000块表的全部测量数据,包括工作参数,方便事后分析。
31.可与PC机进行通讯,很方便与原有的数据库和管理系统接口。可配《PEC电能表管理系统》软件,实现无纸办公。
32.汉字输入。支持 U盘,可通过 U盘、串口升级软件,与营销系统进行上传、下载校验数据。
33.高精度塑胶模具机箱设计,轻巧美观。
二、主要技术指标
电压量程
|
AC 30-480V
|
电流量程
(一倍过载)
|
端子输入
|
5A
|
钳表输入
|
5A 20A 100A 500A 1000A
|
钳表输入
|
5A、20A
|
±0.2%(带钳表自修正功能)
|
100A、500A、1000A
|
±0.5%
|
电能脉冲常数
|
5A
|
FL=36000P/KWh FH=3.6×10000000P/KWh
|
其它
|
FL=36000×5/额定电流(P/KWh)
FH=3.6×10000000×5/额定电流(P/KWh)
|
频 率
|
45-55Hz
|
相位测量范围
|
-180 -- +180度
|
互感器变比
|
< ±0.5%
|
电压影响
|
< ±0.01%
|
频率影响
|
< ±0.01%(45-55Hz)
|
温度影响
|
< ±5ppm/`C (典型)
|
24小时变差
|
(0.1级)< ±0.02% (0.5级)< ±0.01%
|
基 本 误 差
|
U.I 谐 波 测 量
|
端 子 输 入
|
测量范围
|
2-51次谐波
|
有功电能
|
±0.1% ±0.05%
|
测量精度
|
±0.01%(相对于100%基波)
|
无功电能
|
±0.1%
|
其 它 技 术 指 标
|
功 率
|
±0.1% ±0.05%
|
电 源
|
AC57.7~480V(50~60Hz)
|
电 压
|
±0.1% ±0.05%
|
功 耗
|
约10VA
|
电 流
|
±0.1% ±0.05%
|
环境温度
|
-20`C--+40`C(保证准确度)
|
频 率
|
±0.05Hz
|
相对湿度
|
40%-95% 无结露
|
相 位
|
±0.1度 ±0.05%度
|
预热时间
|
< 3分钟
|
重 量
|
1.8kg
|
外形尺寸
|
(长)249*(宽)154*(高)58mm
|
|
